常開式防火門在火災時自動關閉的工作原理是一個涉及多個組件協同工作的系統，核心在于接收火災信號、解除門的保持狀態、并驅動門關閉。以下是各組件的作用和工作流程：
一、核心工作原理概述

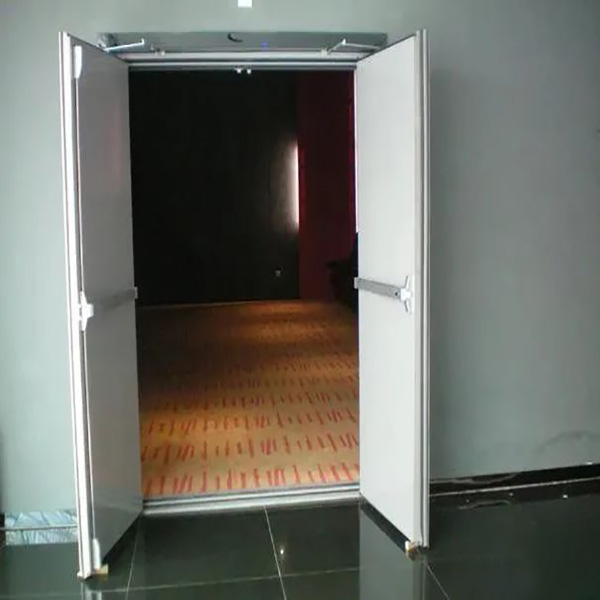

在正常狀態下，常開式防火門被電磁門吸(或電動閉門器的保持功能)保持在開啟位置，方便人員通行。當火災發生時，火災自動報警系統發出信號，防火門監控系統接收到該信號后，立即切斷電磁門吸的供電(或解除電動閉門器的保持狀態)。失去磁力的門吸釋放門扇(或電動閉門器解除保持)，此時機械閉門器開始工作，將門扇平穩、可靠地關閉到門框上，形成有效的防火分隔。
二、各組件的作用和工作流程
(一)防火門監控器
1.作用
是整個防火門監控系統的“大腦”和“指揮中心”。
2.功能
(1)狀態監控：實時監控所有聯網防火門(主要是門的狀態、開/關/故障)及其關聯設備(監控模塊、門吸、閉門器)的工作狀態。
(2)報警功能：當檢測到防火門處于非正常狀態(如常開門被異常關閉、常閉門被異常打開、設備故障、通訊中斷等)或接收到火警信號時，發出聲光報警信號，并指示具體故障/報警位置。
(3)信息顯示與記錄：顯示系統狀態、報警信息、故障信息，并存儲歷史事件記錄。
(4)聯動控制：關鍵作用!當接收到來自火災自動報警系統控制器的火災報警確認信號或疏散指令信號時，監控器會立即向相關的防火門監控模塊發出“釋放”或“關閉”指令。
(5)通訊管理：通過總線與下轄的多個防火門監控模塊進行通訊，接收狀態信息，發送控制指令。
(6)系統管理：配置系統參數、管理設備地址等。
(二)防火門監控模塊
1.作用
是監控器與現場執行設備(電磁門吸、電動閉門器)之間的“橋梁”和“本地控制器”。通常安裝在防火門附近(如吊頂內或配電箱內)。
2.功能
(1)信號采集：監測與其相連的電動閉門器或門磁開關的信號，判斷門的開/關狀態。
(2)設備控制：關鍵作用!接收來自防火門監控器的“釋放”或“關閉”指令后，立即切斷供給電磁門吸的電源，或者向電動閉門器發送動作信號解除其保持狀態并驅動關閉。
(3)狀態反饋：將所監控防火門的開/關狀態、自身工作狀態以及執行設備(門吸、閉門器)的反饋信號通過總線實時上傳給防火門監控器。
(4)故障診斷：監測執行設備線路的短路、斷路等故障，并上報。
(5)本地指示：通常有狀態指示燈(如電源、運行、故障、動作指示)。
(三)電磁門吸
1.作用
在正常狀態下保持防火門處于常開狀態的核心執行部件。
2.工作原理與功能
(1)常開保持：通電時產生強大的電磁吸力，將固定在門扇上的銜鐵片牢牢吸住，克服閉門器的關閉力或門扇重力，使門保持在全開位置。
(2)火災釋放：關鍵作用! 當監控模塊根據監控器指令切斷其供電時，電磁力瞬間消失。失去吸力后，門扇被閉門器(或自身重力/機械閉門器)拉動，開始關閉。
3.安裝位置
通常由兩部分組成：電磁體(安裝在墻面或地面)、銜鐵片(安裝在門扇對應位置)。
(四)電動閉門器
1.作用
提供關閉動力并控制關門速度的執行部件。在需要時(火災或手動)接收信號解除保持并驅動關門。有些方案中，它兼具“保持”和“關閉”兩種功能。
2.工作原理與功能
(1)常規閉門器功能：與普通閉門器類似，內部有液壓或氣動裝置，控制門扇的關閉速度和力量，確保平穩、可靠關閉。通常有一個“常開臂”或電磁閥控制其保持狀態。
(2)火災關閉：關鍵作用!監控模塊發出動作信號給閉門器，閉門器內部解除電磁保持或啟動電機驅動，釋放門扇并控制其關閉。
這套系統通過電氣聯動和機械執行機構的緊密配合，確保了常開式防火門在平時不妨礙通行，在火災時能及時、自動、可靠地關閉，發揮關鍵的防火分隔作用。防火門監控系統則提供了對防火門工作狀態的有效監管。
